Sähkötarjouslaskenta

2. Tulokset

Kohde: As Oy Raision Hohtosini · Perhosenkatu 3, 21280 Raisio · työ 7596 · kerrosala 2861 m² · huoneistoala 2069 m²

Aineiston kattavuus (piirustusluettelon mukaan: 6 / 30 ladattu)

Näytä luettelo

Nro	Sisältö	Suhde	Ladattu
101	Asemapiirustus	1:200	–
201	Pohjapiirustus, 1.kerros	1:50	✓
202	Pohjapiirustus, 2.kerros	1:50	✓
203	Pohjapiirustus, 3.kerros	1:50	✓
204	Pohjapiirustus, 4.kerros	1:50	✓
205	Pohjapiirustus, 5.kerros	1:50	✓
206	Pohjapiirustus, 6.kerros	1:50	✓
207	Pohjapiirustus, vesikatto	1:100	–
210	Pohjapiirustus, autokatos 3	1:50	–
211	Pohjapiirustus, autokatos 4	1:50	–
301	Nousujohtokaavio		–
302	Pää-/kiinteistökeskuskaavio PK/KK		–
303	Maadoituskaavio		–
304	Monimittarikeskuskaavio MK-1		–
305	Monimittarikeskuskaavio MK-2		–
401	Ryhmäkeskuskaavio RK-LJH		–
402	Ryhmäkeskuskaavio RK-VSS		–
403	Ryhmäkeskuskaavio RK-Asunnot1		–
404	Ryhmäkeskuskaavio RK-Asunnot2		–
501	Valaisinluettelo		–
502	Kojeluettelo		–
601	LJH-Lämmönjakokaavio		–
602	LVI-Säätökaaviot, Lehtiä 1+11		–
603	LVI-Palopeltiluettelo, Lehtiä 1+2		–
604	LVI-Laiteluettelo, LVV-Laitteet		–
605	LVI-Laiteluettelo, IV-Laitteet		–
701	Yleiskaapelointikaavio		–
702	Antennikaavio		–
703	Ovipuhelin- ja lukituskaavio		–
901	Savunpoistokaavio		–

Luettelossa voi olla myös muita kuin tälle laskennalle olennaisia piirustuksia (esim. LVI-luettelot).

Koko rakennus – yhteenveto (6 kerrosta)

Kerrosten johtopituudet yhteensä	4551.6 m
Pistorasiavara: 162 kpl × 6 m	972 m
Kaapelivara (5 %)	276.2 m
Koko rakennuksen kaapelitarve	≈ 5800 m

Tunnusluvut (kerrosala 2861 m²): valaisimia 18.6 kpl / 100 m² · kaapelia 2.03 m / kerros-m². Huom: ladatut kerrokset eivät välttämättä kata koko kerrosalaa.

Sähköselostuksen keskeiset vaatimukset

Järjestelmä	Poiminnat (tarkista selostuksesta)
Kaapelihyllyt (S110)	MEKA KS20 · MEKA KRA
Johtokanavat (S120)	MEKA INSTAL 210-2M
Pistorasiat (S241)	Schneider Electric Exxact · 3 × 2,5 mm² Cu · IP44 · halogeenittomat kaapelit
Sisävalaistus (S251)	halogeenittomat kaapelit
Sulanapito (S264)	Danfoss Oy · 25 – 50 W/m · 150 – 250 W/m

Poiminnat ovat automaattisia otteita selostuksen tekstistä – tarkista aina alkuperäinen kohta ennen hinnoittelua.

DWG/DXF-analyysi: symbolit lasketaan blokkien nimistä ja johtopituudet tasoittain mallitilan viivoista. Pituudet ovat 2D-pituuksia. Selite havaittu: 4 symbolimallia jätetty pois laskuista. Yksikkö: mm.

📋 Keskuskaaviot luettu: 3 tiedosto(a), 65 ryhmää käytössä

7596-404.pdf – 21 ryhmää

Ryhmä	Kaapeli	Sulake
1.1	5x2,5S	C16
1.2	5x2,5S	C16
1.3	5x2,5S	C16
2.1	5x2,5S	C16
2.2	5x2,5S	C16
2.3	5x2,5S	C16
3	3x2,5S	C16
4	3x2,5S	C16
5	3x2,5S	C16
6	3x1,5S	C10
7	3x1,5S	C10
8	3x1,5S	C10
9	3x2,5S	C16
10	3x2,5S	C16
11	3x2,5S	C16
12	3x2,5S	C16
13	3x1,5S	C10
14	3x1,5S	C10
15	3x1,5S	B10
16	3x1,5S	B10
17	3x2,5S	C16

7596-403.pdf – 15 ryhmää

Ryhmä	Kaapeli	Sulake
1.1	5x2,5S	C16
1.2	5x2,5S	C16
1.3	5x2,5S	C16
3	3x2,5S	C16
4	3x2,5S	C16
5	3x2,5S	C16
6	3x1,5S	C10
7	3x1,5S	C10
8	3x1,5S	C10
9	3x2,5S	C16
10	3x2,5S	C16
11	3x2,5S	C16
12	3x1,5S	B10
13	3x1,5S	B10
14	3x2,5S	C16

7596-302.pdf – 49 ryhmää

Keskuksen tekniset tiedot: Tyhjää DIN-kiskoa: 20CM · Tyhjää DIN-kiskoa: 60CM · Ylijännitesuoja: kyllä

Ryhmä	Kaapeli	Sulake
01	AXMK 4x300
5	MMJ 3x1,5S
6.7	MMJ 3x2,5S
11	MMJ 5x6S
12	MMJ 5x6S
13	MMJ 5x6S
17	MMJ 3x2,5S
18	MMJ 3x2,5S
19	MMJ 3x2,5S
20	MMJ 3x2,5S
21	MMJ 3x2,5S
23	MMJ 3x1,5S
24	MMJ 3x1,5S
25	MMJ 3x1,5S
26	MMJ 3x1,5S
27	MMJ 3x1,5S
40	MMJ 3x2,5S
41	MMJ 3x2,5S
42	MMJ 3x2,5S
43	MMJ 3x2,5S
44	MMJ 3x2,5S
45	MMJ 3x2,5S
53	MMJ 3x1,5S
54	MMJ 3x1,5S
55	MMJ 3x1,5S
56	MMJ 3x1,5S
57	MMJ 3x1,5S
59	MMJ 3x1,5S
64	MCMK 2x1,5+1,5
65	MCMK 2x1,5+1,5
66	MCMK 2x1,5+1,5
67	MCMK 2x1,5+1,5
68	MMJ 3x1,5
69	MMJ 3x1,5
101	MMJ 5x2,5S
102	MMJ 5x2,5S
103	MMJ 5x2,5S
104	MMJ 5x2,5S
105	MMJ 5x2,5S
106	MMJ 5x2,5S
107	MMJ 5x2,5S
108	MCMK 2x1,5+1,5
114	MMJ 3x2,5S
115	MMJ 3x2,5S
204	MMJ 3x2,5S
208	MMJ 3x1,5S
209	MMJ 3x1,5S
210	MMJ 3x1,5S
211	MMJ 3x1,5S

Ristiriitatilanteessa asuntokeskuskaavion (suurin piirustusnumero) ryhmä voittaa. Taulukot luetaan kaaviosta OCR:llä – tarkista poikkeavat rivit alkuperäisestä kaaviosta.

Laiteryhmät

Blokkinimet on ryhmitelty laitetyypeiksi (CADS-symbolikirjaston nimeämiskäytäntö, tunnistettu symbolien geometriasta). Merkintärivit (ryhmätunnukset, kehykset yms.) eivät ole laitteita.

Laiteryhmä	Kpl
Valaisin	53
Jakorasia / rasia	45
Heikkovirtalaite	31
Kytkin	24
Pistorasia	22
Liiketunnistin	13
Antennirasia	11
Varaus	10
Valaisin (seinä)	9
Kotelo / kojerasia	8
Keskus	7
Autolämmityspistorasia	6
Ovipuhelin / telelaite	6
Summeri / ovikello	3
Muuntaja	2

Näytä merkinnät (ei-laitteet)

Merkintäryhmä	Kpl
Muu / tuntematon	259
Ryhmätunnus (merkintä)	86
Positiotunnus	73
Johdotus-/asennusmerkintä	58
Merkintä	34
Merkintä / kehys	23

Symbolit (blokit)

Näytä kaikki blokit (60)

Blokin nimi	Laiteryhmä	Kpl
STPRYH101V	Ryhmätunnus (merkintä)	78
pos1_2p	Positiotunnus	45
STPRP001	Jakorasia / rasia	30
3D_SF_ARTIC_PR2	Muu / tuntematon	28
POS1_2	Positiotunnus	28
STPU102	Johdotus-/asennusmerkintä	25
STLV0073	Muu / tuntematon	24
3D_MINIAQUA2	Muu / tuntematon	21
SYLFLAT_155	Muu / tuntematon	19
STPMER20	Merkintä	17
3D_SF_ARTIC_K1	Muu / tuntematon	15
STPMER34	Merkintä	14
STPV0004	Valaisin	14
STPMUU01	Merkintä / kehys	13
STPU107U	Johdotus-/asennusmerkintä	13
SO_LIIKETUNNISTIN_POSITIOLLA	Liiketunnistin	13
STPU108	Johdotus-/asennusmerkintä	12
SHV0203	Heikkovirtalaite	12
STPV0018	Valaisin	12
3D_ESY_EM10425004	Muu / tuntematon	11
3D_ESY_ER10018909	Muu / tuntematon	10
STPMUU05	Merkintä / kehys	9
STPV0019	Valaisin	9
P_U____VM	Valaisin (seinä)	9
SHV0111U	Antennirasia	9
SHV0607UL	Heikkovirtalaite	9
3D_SF_ARTIC_ANT	Muu / tuntematon	9
3D_VALAISINPISTORASIA	Muu / tuntematon	9
3D_SF_ARTIC_RJ45_2	Muu / tuntematon	9
3D_SF_ARTIC_PR1	Muu / tuntematon	9
STPKU002	Kytkin	8
STPUE03	Johdotus-/asennusmerkintä	8
SCKESKUS3D	Muu / tuntematon	8
3D_SF_ARTIC_PR3_EURO	Muu / tuntematon	8
STPP102	Pistorasia	7
STPRYH108V	Ryhmätunnus (merkintä)	7
3D_SF_PINTA_PR2	Muu / tuntematon	7
STPKU009	Kytkin	6
STPP108	Pistorasia	6
STPKU010	Kytkin	6
ELKO_3OS	Muu / tuntematon	6
3DSTPMUU01U	Muu / tuntematon	6
AUTOLÄMMTIYSPR	Autolämmityspistorasia	6
STVARA02	Varaus	6
STPKESK4	Keskus	5
STPV0008	Valaisin	5
STPP101	Pistorasia	5
STPV0001	Valaisin	5
S02U0005	Muu / tuntematon	5
STPRP003	Jakorasia / rasia	4
STVARA01	Varaus	4
STPP107U	Pistorasia	4
STPRU001	Jakorasia / rasia	4
STPVALYX	Valaisin	4
3D_SF_ARTIC_PR1_IP44	Muu / tuntematon	4
3D_SF_PINTA_PR1	Muu / tuntematon	4
3D_SF_ARTIC_PR2_IP44	Muu / tuntematon	4
3D_SF_ARTIC_K2	Muu / tuntematon	4
3DSTPU2A	Muu / tuntematon	4
S02U0006	Muu / tuntematon	4

Johtopituudet tasoittain

Taso (layer)	Pituus (m)
EJ02_S__	289.9
EJ00_S__	152.3
EJ04_S__	68.9
S_KESKUSRAJAUS	68.4
EH00_T__	63.9
EJ61_S__	61.4
ES03_T__	27.3
ES04_S__	26.3
S_REIAT_3DVARAUS	22.1
EJ03_S__	19.5
ES02_S__	5.4
EJ05_T__	3.3
ES00_T__	3
EJ53_S__	2.9
S232_C	2.1
EJ54_S__	1.1
EJ31_S__	0.3

Kaapelitasot erottuvat tason nimestä (esim. JOHDOT, SÄHKÖ). Pituudet ovat mallitilan 2D-pituuksia.

Kaapelityypit (m, arvio)

Kaapelityyppi	Pituus (m)	Peruste
MMJ 3x1,5 S	305	keskuskaavio 229 m + laiteoletus 76 m
MMJ 3x2,5 S	269.6	keskuskaavio 61 m + laiteoletus 209 m
+ Pistorasiavara: 22 kpl × 6 m	132
MMJ 3x2,5 S yhteensä	401.6
MMJ 5x2,5 S	90.1	keskuskaavio
Määrittämätön (vahvavirta)	65.5	taso
CAT6/parikaapeli	62.1	laiteoletus
Heikkovirta (määrittämätön)	14.2	taso
MCMK 2x2,5/2,5	2.3	merkitty
MCMK 2x1,5+1,5	0.8	keskuskaavio
MMJ 3x1,5	0.6	keskuskaavio
MMJ 5x2,5	0.5	merkitty
Kaapelivara (5 %)	47.1
Yhteensä	990

Verkon osat luokitellaan: keskuskaavio = ryhmätunnus + keskuskaavion taulukko (varmin), merkitty = piirustuksen kaapeliteksti, laiteoletus = kytkettyjen laitteiden mukainen oletuskaapeli, taso = vain tason nimen perusteella. Pistorasiavara lisätään pistorasiaryhmien kaapeliin (katto–lattia-pudotukset) ja kaapelivara koko määrään. Oletukset on merkitty – tarkista selostuksesta ennen hinnoittelua.

Kaapelityypit (tekstiviitteet)

Kaapelityyppi	Mainintoja
MMJ 5x2,5	6
MCMK 2x2,5/2,5	1

⇩ Lataa Excel (.xlsx)

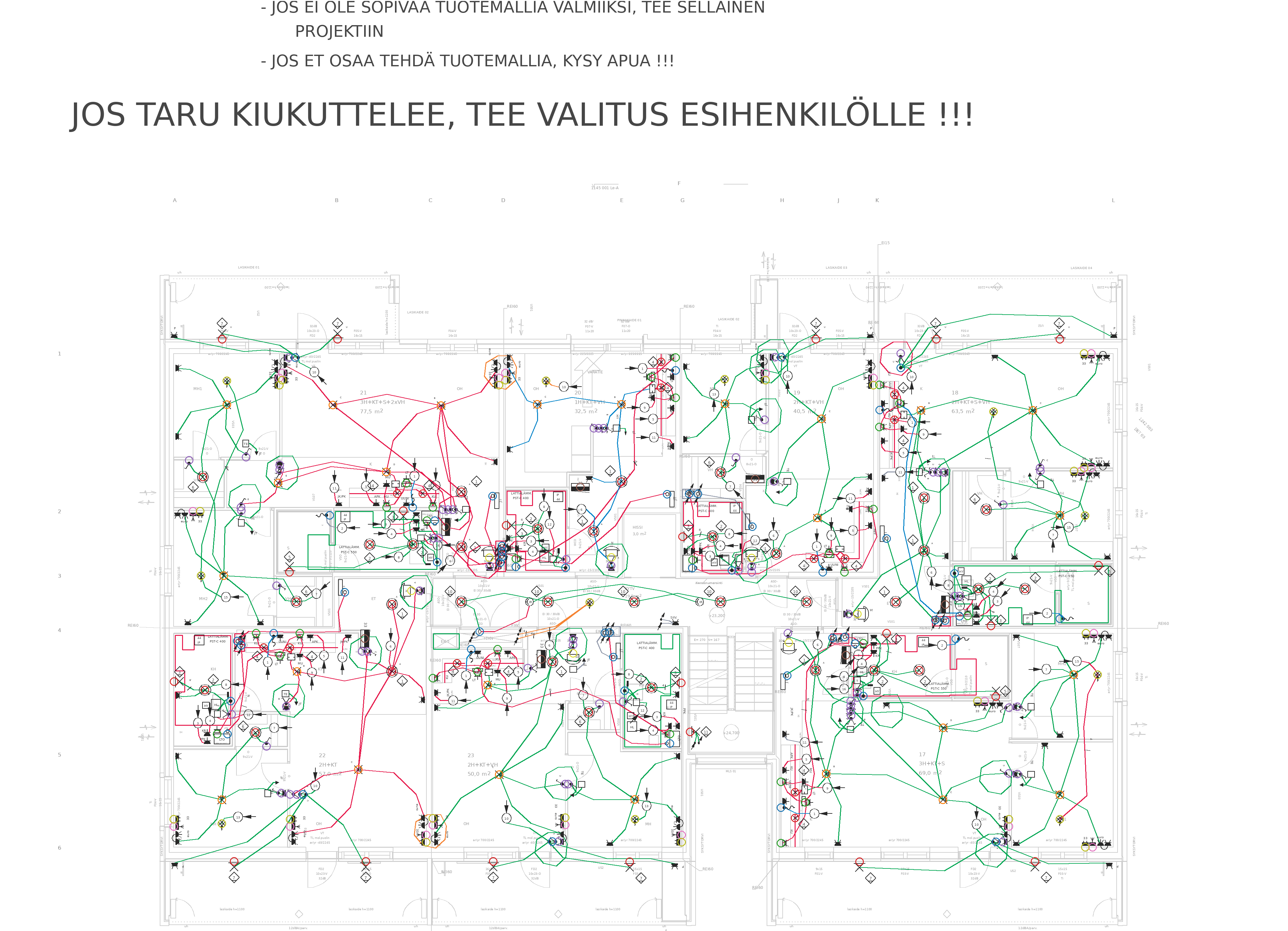

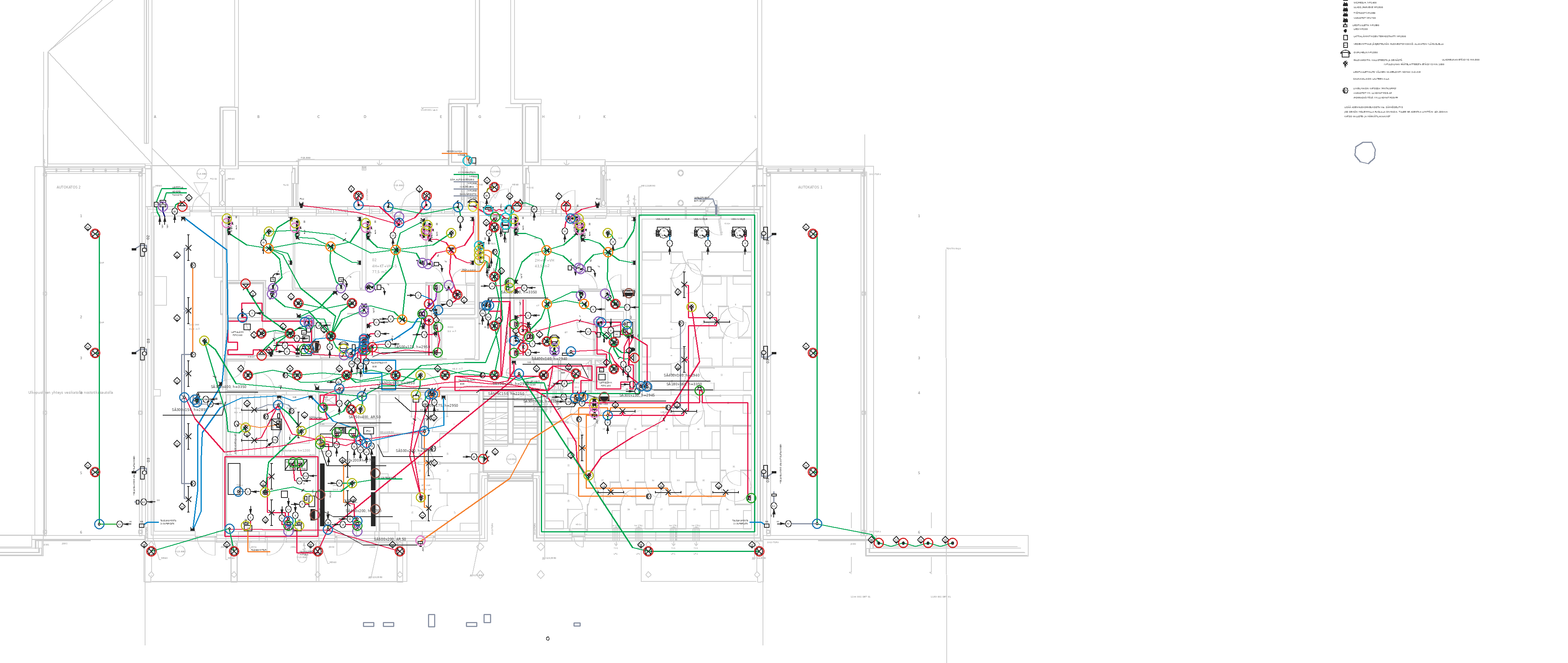

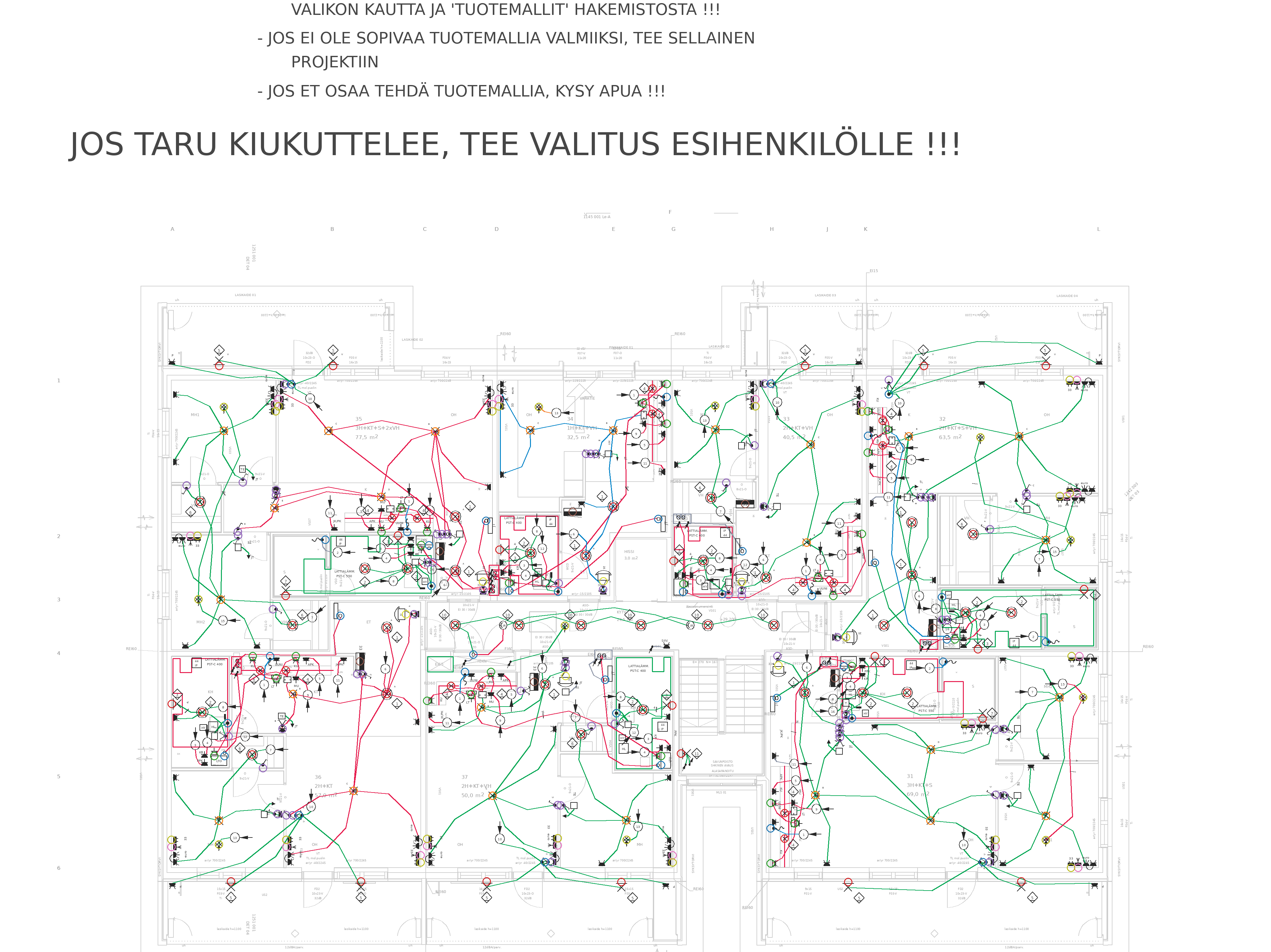

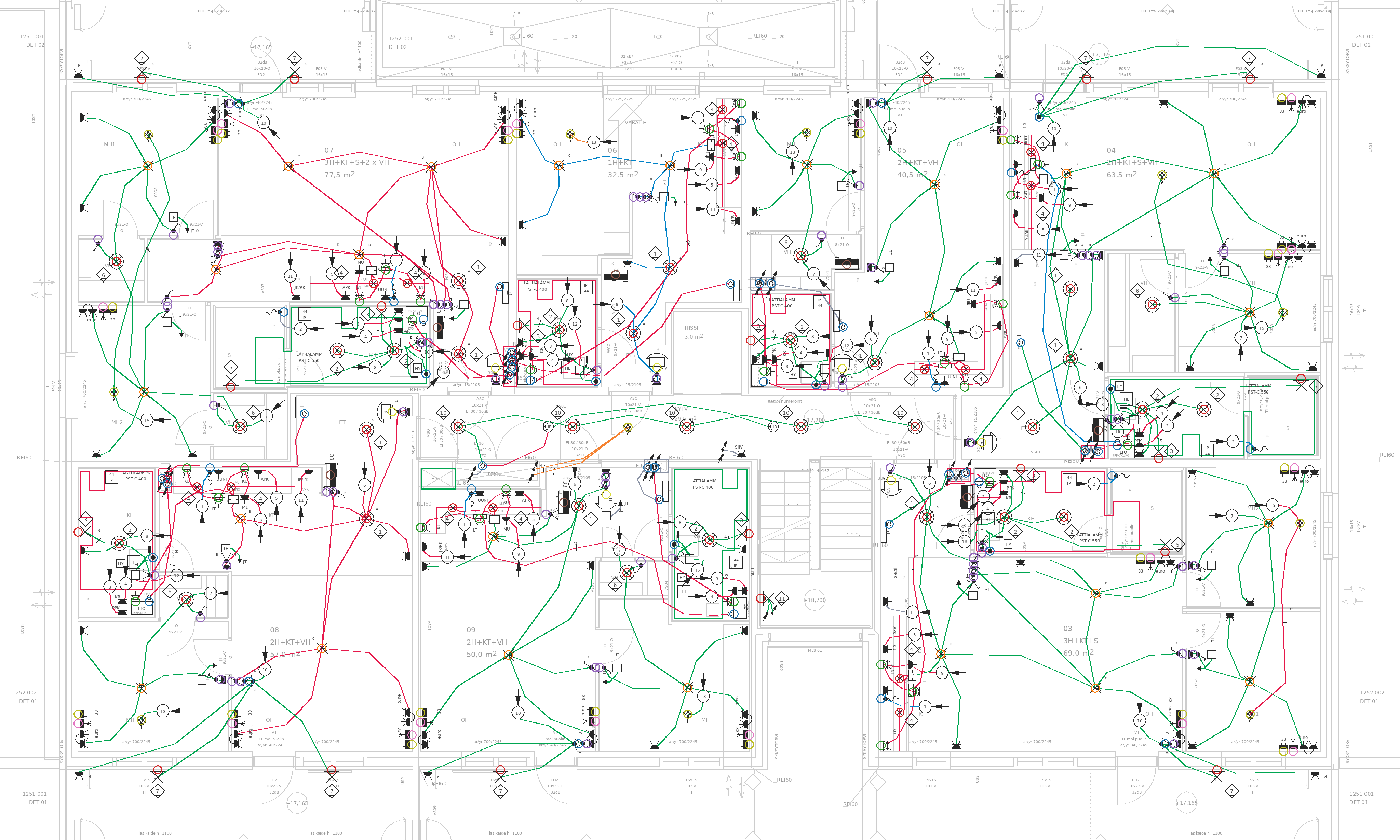

Merkitty piirustus

🔍 Avaa täysikokoisena (4K)  ·  ⇩ Lataa PDF-muodossa tarkastelua varten

Muu aineisto

Näin se toimii

PDF: työkalu lukee vektorigrafiikan ja tunnistaa symbolit (SFS-EN 60617 / ST 13.51): valaisin (⊗ tai ×), ulkovalaisin (⊗ + kaari), jakorasia (○), pistorasia (puoliympyrä), kytkin, keskus (■) ja positiot (vinoneliö + numero). Johtopituus mitataan paksuista mustista viivoista ja jaetaan kaapelityypeittäin piirustuksen tekstimerkintöjen mukaan. DWG/DXF: symbolit lasketaan blokkien nimistä ja johtopituudet tasoittain. Huom: symbolien tarkka merkitys riippuu piirustuksen symboliselityksestä.
