Sähkötarjouslaskenta

Lataa tarjousaineisto (piirustukset ja dokumentit) → laske symbolit, johtopituudet ja kaapelityypit automaattisesti.

1. Lataa tarjousaineisto

Vähintään yksi piirustus (pohjapiirros, asemakaava tai nousut) vaaditaan. Vektorimuotoiset tiedostot; skannatut kuvat eivät toimi. Enintään 200 MB / tiedosto.

Kaapelioletukset (laiteoletus-rivien tyypit – muokattavissa)

Pistorasiavara lisätään jokaista pohjapiirroksesta löytynyttä pistorasiaa kohden (kaapelointi kulkee katossa; oletus 6 m = 3 m alas + 3 m takaisin). Kaapelivara lisätään koko kaapelitarpeeseen.

2. Tulokset

Tallennettu projekti: 1 kerros · 2026-07-05 17:26 · 7596-201-1krs.dwg

DWG/DXF-analyysi: symbolit lasketaan blokkien nimistä ja johtopituudet tasoittain mallitilan viivoista. Pituudet ovat 2D-pituuksia. Selite havaittu: 12 symbolimallia jätetty pois laskuista. Yksikkö: mm.

Laiteryhmät

Blokkinimet on ryhmitelty laitetyypeiksi (CADS-symbolikirjaston nimeämiskäytäntö, tunnistettu symbolien geometriasta). Merkintärivit (ryhmätunnukset, kehykset yms.) eivät ole laitteita.

LaiteryhmäKpl
Valaisin50
Jakorasia / rasia44
Heikkovirtalaite33
Kytkin24
Pistorasia22
Antennirasia / -laite11
Valaisin (seinä)9
Keskus7
Ovipuhelin / telelaite3
Näytä merkinnät (ei-laitteet)
MerkintäryhmäKpl
Muu / tuntematon299
Ryhmätunnus (merkintä)86
Positiotunnus73
Johdotus-/asennusmerkintä58
Merkintä34
Merkintä / kehys22

Symbolit (blokit)

Näytä kaikki blokit (60)
Blokin nimiLaiteryhmäKpl
STPRYH101VRyhmätunnus (merkintä)78
pos1_2pPositiotunnus45
STPRP001Jakorasia / rasia30
3D_SF_ARTIC_PR2Muu / tuntematon28
POS1_2Positiotunnus28
STPU102Johdotus-/asennusmerkintä25
STLV0073Muu / tuntematon24
3D_MINIAQUA2Muu / tuntematon21
SYLFLAT_155Muu / tuntematon19
STPMER20Merkintä17
3D_SF_ARTIC_K1Muu / tuntematon15
STPMER34Merkintä14
STPV0004Valaisin14
STPMUU01Merkintä / kehys13
STPU107UJohdotus-/asennusmerkintä13
SO_LIIKETUNNISTIN_POSITIOLLAMuu / tuntematon13
STPU108Johdotus-/asennusmerkintä12
SHV0203Heikkovirtalaite12
STPV0018Valaisin12
3D_ESY_EM10425004Muu / tuntematon11
3D_ESY_ER10018909Muu / tuntematon10
STPMUU05Merkintä / kehys9
P_U____VMValaisin (seinä)9
3D_SF_ARTIC_ANTMuu / tuntematon9
3D_VALAISINPISTORASIAMuu / tuntematon9
3D_SF_ARTIC_RJ45_2Muu / tuntematon9
3D_SF_ARTIC_PR1Muu / tuntematon9
STPV0019Valaisin8
STPKU002Kytkin8
STPUE03Johdotus-/asennusmerkintä8
SHV0111UAntennirasia / -laite8
SHV0607ULHeikkovirtalaite8
SCKESKUS3DMuu / tuntematon8
3D_SF_ARTIC_PR3_EUROMuu / tuntematon8
STPP102Pistorasia7
STPRYH108VRyhmätunnus (merkintä)7
3D_SF_PINTA_PR2Muu / tuntematon7
STPKU009Kytkin6
STPP108Pistorasia6
STPKU010Kytkin6
ELKO_3OSMuu / tuntematon6
3DSTPMUU01UMuu / tuntematon6
AUTOLÄMMTIYSPRMuu / tuntematon6
STVARA02Muu / tuntematon6
STPKESK4Keskus5
STPV0008Valaisin5
STPP101Pistorasia5
STPV0001Valaisin5
S02U0005Muu / tuntematon5
STPRP003Jakorasia / rasia4
STVARA01Muu / tuntematon4
STPP107UPistorasia4
STPVALYXValaisin4
3D_SF_ARTIC_PR1_IP44Muu / tuntematon4
3D_SF_PINTA_PR1Muu / tuntematon4
3D_SF_ARTIC_PR2_IP44Muu / tuntematon4
3D_SF_ARTIC_K2Muu / tuntematon4
3DSTPU2AMuu / tuntematon4
S02U0006Muu / tuntematon4
STPMER38Merkintä3

Johtopituudet tasoittain

Taso (layer)Pituus (m)
EJ02_S__156.2
S_KESKUSRAJAUS68.4
EH00_T__60
EJ00_S__40.7
ES03_T__27.3
ES04_S__25.3
S_REIAT_3DVARAUS17.6
EJ04_S__7.1
ES02_S__5.4
EJ03_S__4.1
ES00_T__3
EJ05_T__2.9

Kaapelitasot erottuvat tason nimestä (esim. JOHDOT, SÄHKÖ). Pituudet ovat mallitilan 2D-pituuksia.

Kaapelityypit (m, arvio)

KaapelityyppiPituus (m)Peruste
MMJ 3x2,5 S (oletus)211.7laiteoletus
+ Pistorasiavara: 22 kpl × 6 m 132
MMJ 3x2,5 S (oletus) yhteensä 343.7
MMJ 3x1,5 S (oletus)51.2laiteoletus
Määrittämätön (vahvavirta)49.7taso
CAT6/parikaapeli (oletus)38.4laiteoletus
MMJ 5x2,526.9merkitty
Koaksiaali/Tellu (oletus)19.2laiteoletus
Heikkovirta (määrittämätön)11.8taso
MCMK 2x2,5/2,51.8merkitty
Yhteensä 543

Verkon osat luokitellaan: merkitty = piirustuksen kaapeliteksti, laiteoletus = kytkettyjen laitteiden mukainen oletuskaapeli, taso = vain tason nimen perusteella. Pistorasiavara lisätään pistorasiaryhmien kaapeliin (katto–lattia-pudotukset) ja kaapelivara koko määrään. Oletukset on merkitty – tarkista selostuksesta ennen hinnoittelua.

Kaapelityypit (tekstiviitteet)

KaapelityyppiMainintoja
MMJ 5x2,56
MCMK 2x2,5/2,51

⇩ Lataa Excel (.xlsx)

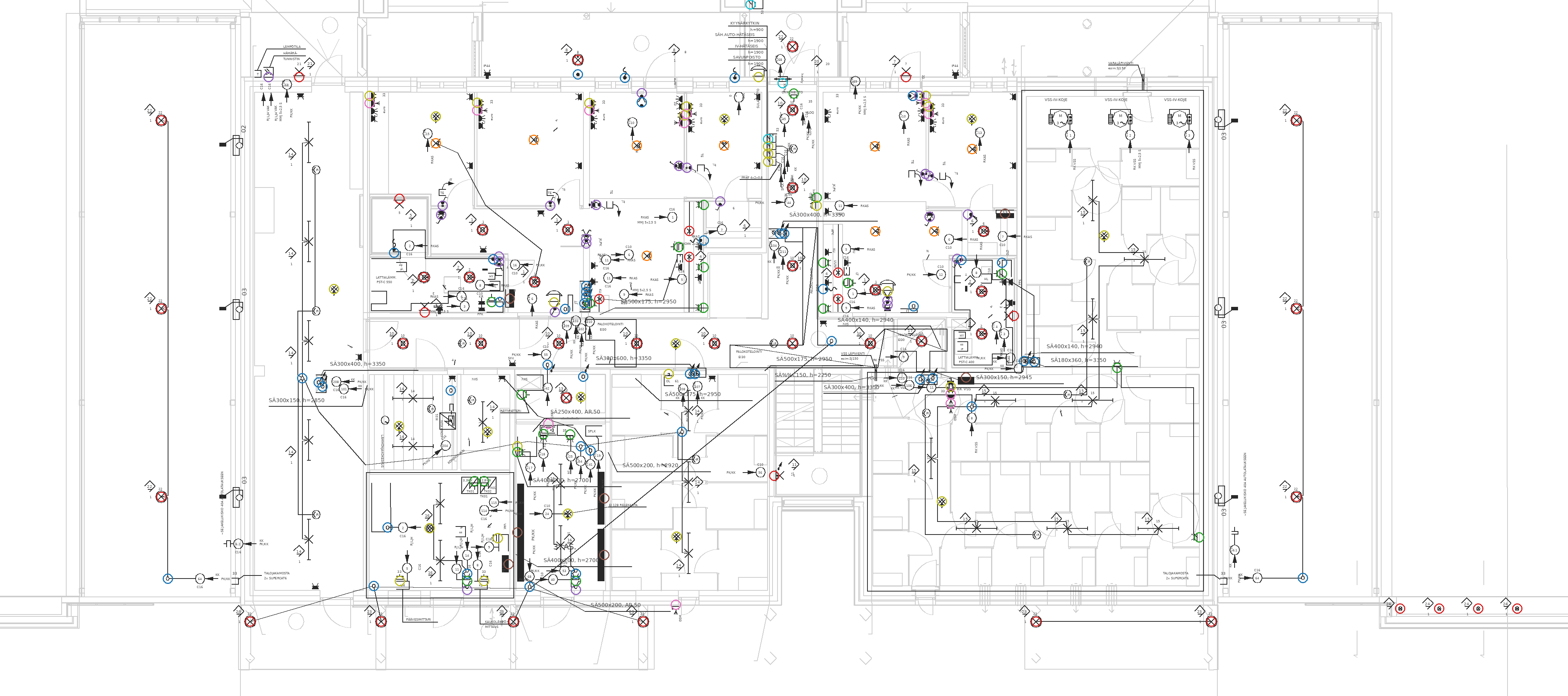

Merkitty piirustus

Valaisin Jakorasia / rasia Heikkovirtalaite Kytkin Pistorasia Antennirasia / -laite Valaisin (seinä) Keskus Ovipuhelin / telelaite
Kaapelit: MMJ 3x2,5 S (oletus) MMJ 3x1,5 S (oletus) Määrittämätön (vahvavirta) CAT6/parikaapeli (oletus) MMJ 5x2,5 Koaksiaali/Tellu (oletus) Heikkovirta (määrittämätön) MCMK 2x2,5/2,5
Merkitty piirustus

🔍 Avaa täysikokoisena (4K)  ·  ⇩ Lataa PDF-muodossa tarkastelua varten

Näin se toimii

PDF: työkalu lukee vektorigrafiikan ja tunnistaa symbolit (SFS-EN 60617 / ST 13.51): valaisin (⊗ tai ×), ulkovalaisin (⊗ + kaari), jakorasia (○), pistorasia (puoliympyrä), kytkin, keskus (■) ja positiot (vinoneliö + numero). Johtopituus mitataan paksuista mustista viivoista ja jaetaan kaapelityypeittäin piirustuksen tekstimerkintöjen mukaan. DWG/DXF: symbolit lasketaan blokkien nimistä ja johtopituudet tasoittain. Huom: symbolien tarkka merkitys riippuu piirustuksen symboliselityksestä.
