1. Lataa tarjousaineisto

Projektin nimi (valinnainen)

Pohjapiirros – sähkö PDF / DWG / DXF · voit valita kaikki kerrokset kerralla

Pohjapiirros – ARK DWG · rakennus harmaalla; paritetaan kerroksittain

Asemakaava PDF / DWG / DXF

Nousut PDF / DWG / DXF

Piirustusluettelo PDF · piirustusnumerot

Sähköselostus PDF · kaapelityypit tekstistä

Vähintään yksi piirustus (pohjapiirros, asemakaava tai nousut) vaaditaan. Vektorimuotoiset tiedostot; skannatut kuvat eivät toimi. Enintään 200 MB / tiedosto.

Kaapelioletukset (laiteoletus-rivien tyypit – muokattavissa)

Pistorasiaryhmät Valaistusryhmät Antenni Heikkovirta/tele

Pistorasiavara (m / pistorasia) Kaapelivara (esim. 10 m tai 5 %)

Pistorasiavara lisätään jokaista pohjapiirroksesta löytynyttä pistorasiaa kohden (kaapelointi kulkee katossa; oletus 6 m = 3 m alas + 3 m takaisin). Kaapelivara lisätään koko kaapelitarpeeseen.

Analysoidaan aineistoa…

2. Tulokset

Tallennettu projekti: Hohtosini monikerros · 2026-07-05 14:25 · 7596-202-2krs.dwg

Aineiston kattavuus (piirustusluettelon mukaan: 4 / 30 ladattu)

Näytä luettelo

Nro	Sisältö	Suhde	Ladattu
101	Asemapiirustus	1:200	✓
201	Pohjapiirustus, 1.kerros	1:50	–
202	Pohjapiirustus, 2.kerros	1:50	✓
203	Pohjapiirustus, 3.kerros	1:50	✓
204	Pohjapiirustus, 4.kerros	1:50	✓
205	Pohjapiirustus, 5.kerros	1:50	–
206	Pohjapiirustus, 6.kerros	1:50	–
207	Pohjapiirustus, vesikatto	1:100	–
210	Pohjapiirustus, autokatos 3	1:50	–
211	Pohjapiirustus, autokatos 4	1:50	–
301	Nousujohtokaavio		–
302	Pää-/kiinteistökeskuskaavio PK/KK		–
303	Maadoituskaavio		–
304	Monimittarikeskuskaavio MK-1		–
305	Monimittarikeskuskaavio MK-2		–
401	Ryhmäkeskuskaavio RK-LJH		–
402	Ryhmäkeskuskaavio RK-VSS		–
403	Ryhmäkeskuskaavio RK-Asunnot1		–
404	Ryhmäkeskuskaavio RK-Asunnot2		–
501	Valaisinluettelo		–
502	Kojeluettelo		–
601	LJH-Lämmönjakokaavio		–
602	LVI-Säätökaaviot, Lehtiä 1+11		–
603	LVI-Palopeltiluettelo, Lehtiä 1+2		–
604	LVI-Laiteluettelo, LVV-Laitteet		–
605	LVI-Laiteluettelo, IV-Laitteet		–
701	Yleiskaapelointikaavio		–
702	Antennikaavio		–
703	Ovipuhelin- ja lukituskaavio		–
901	Savunpoistokaavio		–

Luettelossa voi olla myös muita kuin tälle laskennalle olennaisia piirustuksia (esim. LVI-luettelot).

Koko rakennus – yhteenveto (3 kerrosta)

Laiteryhmä	2.kerros	3.kerros	4.kerros	Yht.
Valaisin	67	138	69	274
Kytkin	65	130	65	260
Jakorasia / rasia	52	104	52	208
Heikkovirtalaite	40	78	40	158
Pistorasia	29	57	29	115
Valaisin (seinä)	25	50	25	100
Antennirasia / -laite	20	40	20	80
Keskus	7	14	7	28
Johtopituus (m)	131	299	200	630

Kerrosten johtopituudet yhteensä	629.8 m
Pistorasiavara: 115 kpl × 6 m	690 m
Kaapelivara (5 %)	66 m
Koko rakennuksen kaapelitarve	≈ 1386 m

DWG/DXF-analyysi: symbolit lasketaan blokkien nimistä ja johtopituudet tasoittain mallitilan viivoista. Pituudet ovat 2D-pituuksia. Yksikkö: mm.

Laiteryhmät

Blokkinimet on ryhmitelty laitetyypeiksi (CADS-symbolikirjaston nimeämiskäytäntö, tunnistettu symbolien geometriasta). Merkintärivit (ryhmätunnukset, kehykset yms.) eivät ole laitteita.

Laiteryhmä	Kpl
Valaisin	67
Kytkin	65
Jakorasia / rasia	52
Heikkovirtalaite	40
Pistorasia	29
Valaisin (seinä)	25
Antennirasia / -laite	20
Keskus	7

Näytä merkinnät (ei-laitteet)

Merkintäryhmä	Kpl
Johdotus-/asennusmerkintä	135
Ryhmätunnus (merkintä)	85
Positiotunnus	67
Merkintä	58
Muu / tuntematon	54
Merkintä / kehys	38

Symbolit (blokit)

Näytä kaikki blokit (47)

Blokin nimi	Laiteryhmä	Kpl
STPRYH101V	Ryhmätunnus (merkintä)	75
POS1_2	Positiotunnus	67
STPU102	Johdotus-/asennusmerkintä	59
STPU107U	Johdotus-/asennusmerkintä	42
STPMUU01	Merkintä / kehys	31
P_U____VM	Valaisin (seinä)	25
STPKU002	Kytkin	23
STPV0019	Valaisin	23
STPKU010	Kytkin	22
STPRP001	Jakorasia / rasia	22
STPKU009	Kytkin	20
STPUE03	Johdotus-/asennusmerkintä	20
SHV0111U	Antennirasia / -laite	20
SHV0607UL	Heikkovirtalaite	20
STPV0008	Valaisin	19
STPMER21	Merkintä	17
STPMER20	Merkintä	17
STPMER34	Merkintä	16
STPU108	Johdotus-/asennusmerkintä	14
STPP108	Pistorasia	14
STPV0001	Valaisin	14
SHV0203	Heikkovirtalaite	12
STPRU005	Jakorasia / rasia	10
STPV0018	Valaisin	10
STPRYH101PV	Ryhmätunnus (merkintä)	10
STPP101	Pistorasia	8
SHV08107	Heikkovirtalaite	8
STPRU001	Jakorasia / rasia	8
STPMUU05	Merkintä / kehys	7
STPMER38	Merkintä	7
STPRP003	Jakorasia / rasia	7
STPKESK5	Keskus	7
2DBOXB1CI62_550x120x100	Muu / tuntematon	7
SO_4PMUUNT	Muu / tuntematon	7
STVARA01	Muu / tuntematon	7
STPP107U	Pistorasia	7
2DBOXB1CI156_500x125x900	Muu / tuntematon	7
STPMU053	Muu / tuntematon	7
2DBOXB_300x300x20	Muu / tuntematon	6
STPRU003	Jakorasia / rasia	5
S02U0005	Muu / tuntematon	5
S02U0006	Muu / tuntematon	4
SO_LIIKETUNNISTIN_POSITIOLLA	Muu / tuntematon	2
STPV0009	Valaisin	1
STPMER23	Merkintä	1
S01U0001	Muu / tuntematon	1
liiketunnistin	Muu / tuntematon	1

Johtopituudet tasoittain

Taso (layer)	Pituus (m)
ES04_S__	74.7
EH00_T__	20.1
ES02_S__	16.4
EJ00_S__	14.3
EJ03_S__	5.3

Kaapelitasot erottuvat tason nimestä (esim. JOHDOT, SÄHKÖ). Pituudet ovat mallitilan 2D-pituuksia.

Kaapelityypit (tekstiviitteet)

Kaapelityyppi	Mainintoja
MMJ 5x2,5	1
MCMK 2x2,5/2,5	1

⇩ Lataa Excel (.xlsx)

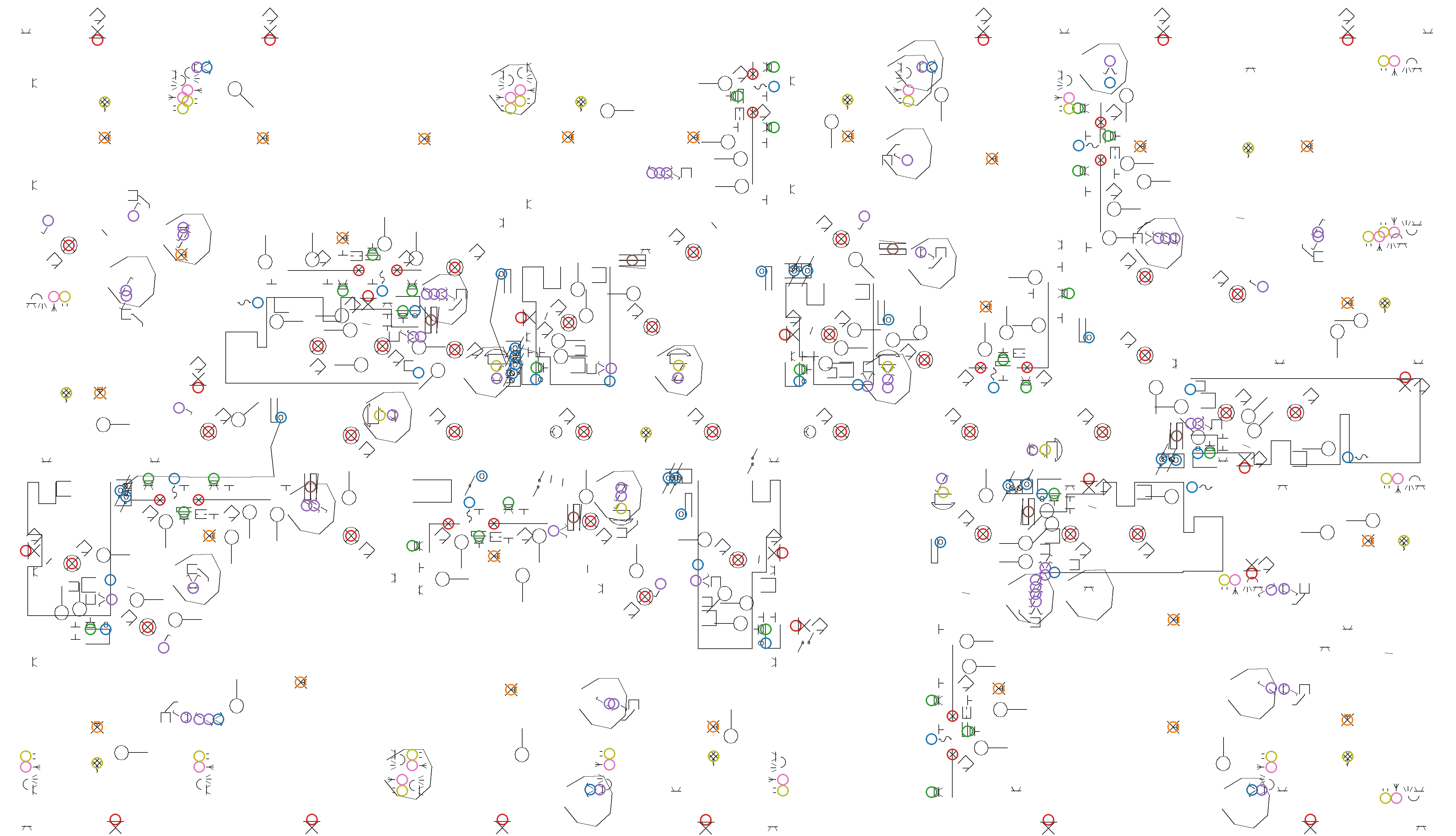

Merkitty piirustus

Valaisin Kytkin Jakorasia / rasia Heikkovirtalaite Pistorasia Valaisin (seinä) Antennirasia / -laite Keskus

🔍 Avaa täysikokoisena (4K) · ⇩ Lataa PDF-muodossa tarkastelua varten

Muu aineisto

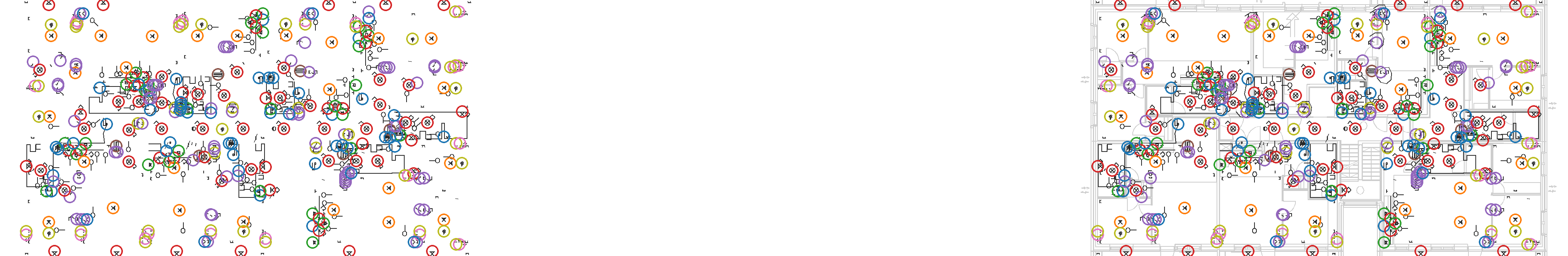

Pohjapiirros: Pohjapiirustus, 3.kerros · 7596-203-3.krs.dwg

Laiteryhmä	Kpl
Valaisin	138
Kytkin	130
Jakorasia / rasia	104
Heikkovirtalaite	78
Pistorasia	57
Valaisin (seinä)	50
Antennirasia / -laite	40
Keskus	14

Johtopituudet: ES04_S__ 149.3 m, EH00_T__ 40.3 m, EJ05_T__ 37.4 m, ES02_S__ 32.9 m, EJ00_S__ 28.7 m, EJ03_S__ 10.6 m

Kaapelityypit: MCMK 2x2,5/2,5, MMJ 5x2,5

🔍 Merkitty kuva (4K) · PDF · Excel

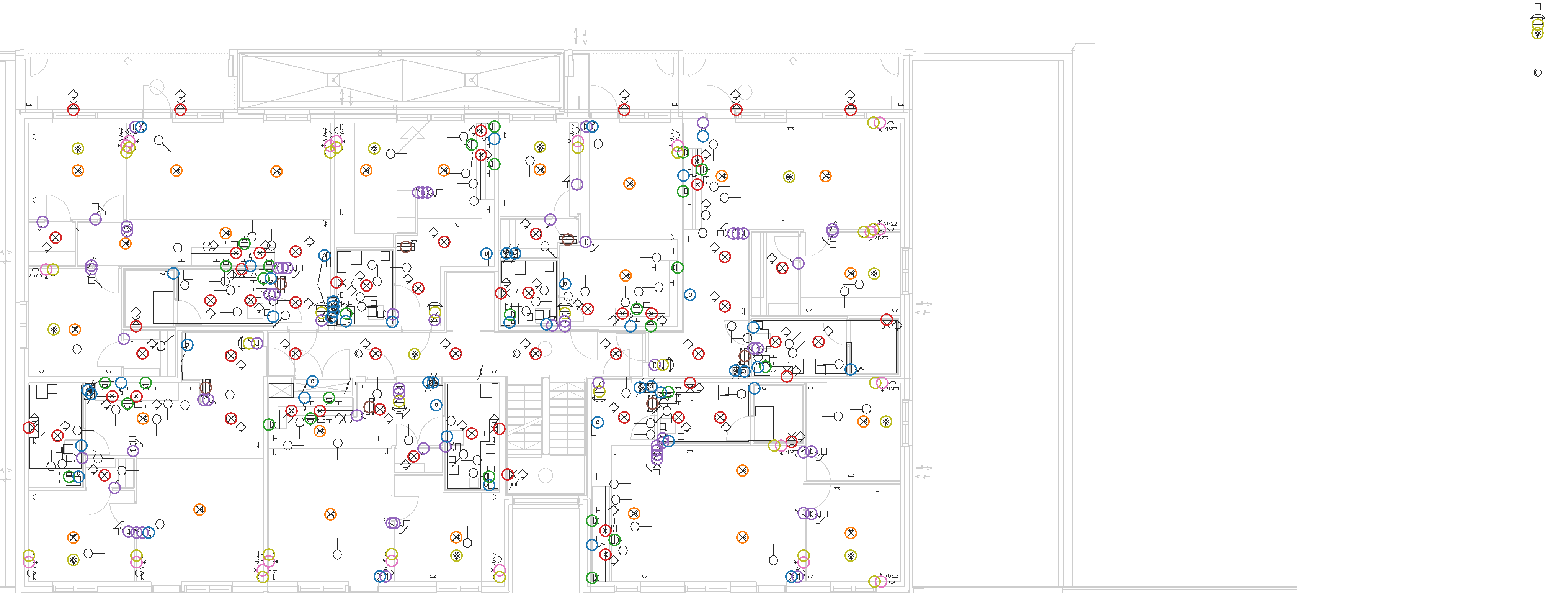

Pohjapiirros: Pohjapiirustus, 4.kerros · 7596-204-4krs.dwg

Laiteryhmä	Kpl
Valaisin	69
Kytkin	65
Jakorasia / rasia	52
Heikkovirtalaite	40
Pistorasia	29
Valaisin (seinä)	25
Antennirasia / -laite	20
Keskus	7

Johtopituudet: ES04_S__ 74.7 m, EJ05_T__ 69 m, EH00_T__ 20.1 m, ES02_S__ 16.4 m, EJ00_S__ 14.3 m, EJ03_S__ 5.3 m

Kaapelityypit: MMJ 5x2,5, MCMK 2x2,5/2,5

🔍 Merkitty kuva (4K) · PDF · Excel

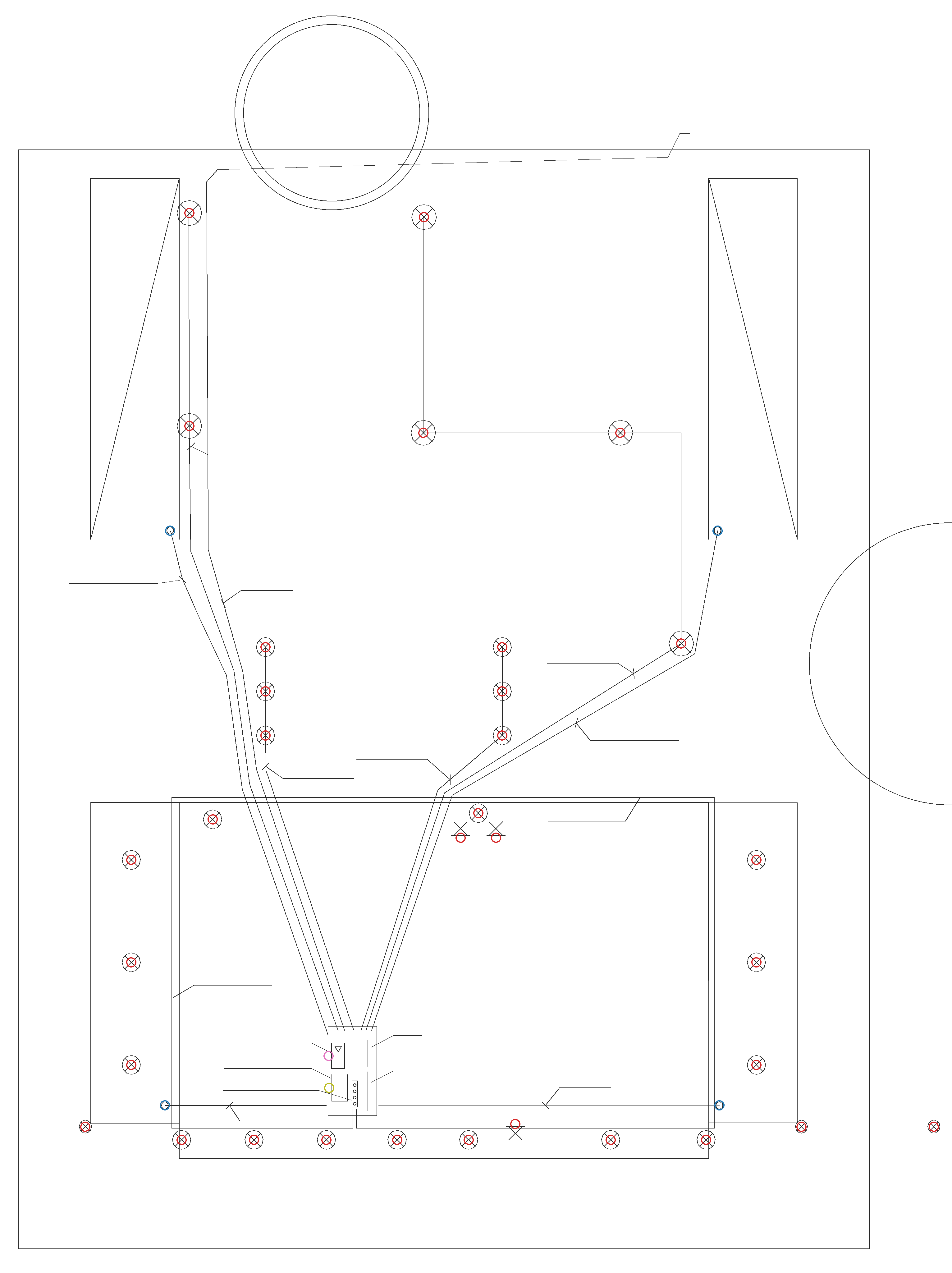

Asemapiirustus · 7596-101-asema.dwg

Laiteryhmä	Kpl
Valaisin	35
Jakorasia / rasia	4
Heikkovirtalaite	1
Antennirasia / -laite	1

Johtopituudet: ES00_T__ 364.9 m, EJ00_S__ 336.2 m, 0 220.8 m, EJ05_T__ 182.2 m, EJ02_S__ 100.9 m, ES31_T__ 51.3 m

Kaapelityypit: MCMK 2x1,5, AMCMK 4x35

🔍 Merkitty kuva (4K) · PDF · Excel

Sähköselostus · 7596-Sähköselostus.pdf

44 sivua.

Kaapelityyppimaininnat: CAT6 (1), MCCMK (1)

Piirustusnumerot (1): 60204-1

Piirustusluettelo · 7596-Piirustusluettelo.pdf

2 sivua.

Piirustusnumerot (30): 7596-101, 7596-201, 7596-202, 7596-203, 7596-204, 7596-205, 7596-206, 7596-207, 7596-210, 7596-211, 7596-301, 7596-302, 7596-303, 7596-304, 7596-305, 7596-401, 7596-402, 7596-403, 7596-404, 7596-501, 7596-502, 7596-601, 7596-602, 7596-603, 7596-604, 7596-605, 7596-701, 7596-702, 7596-703, 7596-901

Näin se toimii

PDF: työkalu lukee vektorigrafiikan ja tunnistaa symbolit (SFS-EN 60617 / ST 13.51): valaisin (⊗ tai ×), ulkovalaisin (⊗ + kaari), jakorasia (○), pistorasia (puoliympyrä), kytkin, keskus (■) ja positiot (vinoneliö + numero). Johtopituus mitataan paksuista mustista viivoista ja jaetaan kaapelityypeittäin piirustuksen tekstimerkintöjen mukaan. DWG/DXF: symbolit lasketaan blokkien nimistä ja johtopituudet tasoittain. Huom: symbolien tarkka merkitys riippuu piirustuksen symboliselityksestä.
