Sähkötarjouslaskenta

2. Tulokset

Kohde: As Oy Raision Hohtosini · Perhosenkatu 3, 21280 Raisio · työ 7596 · kerrosala 2861 m² · huoneistoala 2069 m²

Aineiston kattavuus (piirustusluettelon mukaan: 3 / 30 ladattu)

Näytä luettelo

Nro	Sisältö	Suhde	Ladattu
101	Asemapiirustus	1:200	–
201	Pohjapiirustus, 1.kerros	1:50	✓
202	Pohjapiirustus, 2.kerros	1:50	✓
203	Pohjapiirustus, 3.kerros	1:50	–
204	Pohjapiirustus, 4.kerros	1:50	–
205	Pohjapiirustus, 5.kerros	1:50	–
206	Pohjapiirustus, 6.kerros	1:50	–
207	Pohjapiirustus, vesikatto	1:100	–
210	Pohjapiirustus, autokatos 3	1:50	–
211	Pohjapiirustus, autokatos 4	1:50	–
301	Nousujohtokaavio		✓
302	Pää-/kiinteistökeskuskaavio PK/KK		–
303	Maadoituskaavio		–
304	Monimittarikeskuskaavio MK-1		–
305	Monimittarikeskuskaavio MK-2		–
401	Ryhmäkeskuskaavio RK-LJH		–
402	Ryhmäkeskuskaavio RK-VSS		–
403	Ryhmäkeskuskaavio RK-Asunnot1		–
404	Ryhmäkeskuskaavio RK-Asunnot2		–
501	Valaisinluettelo		–
502	Kojeluettelo		–
601	LJH-Lämmönjakokaavio		–
602	LVI-Säätökaaviot, Lehtiä 1+11		–
603	LVI-Palopeltiluettelo, Lehtiä 1+2		–
604	LVI-Laiteluettelo, LVV-Laitteet		–
605	LVI-Laiteluettelo, IV-Laitteet		–
701	Yleiskaapelointikaavio		–
702	Antennikaavio		–
703	Ovipuhelin- ja lukituskaavio		–
901	Savunpoistokaavio		–

Luettelossa voi olla myös muita kuin tälle laskennalle olennaisia piirustuksia (esim. LVI-luettelot).

Koko rakennus – yhteenveto (2 kerrosta)

Kerrosten johtopituudet yhteensä	1281.5 m
Pistorasiavara: 37 kpl × 6 m	222 m
Kaapelivara (0 m)	0 m
Koko rakennuksen kaapelitarve	≈ 1504 m

Tunnusluvut (kerrosala 2861 m²): valaisimia 6.7 kpl / 100 m² · kaapelia 0.53 m / kerros-m². Huom: ladatut kerrokset eivät välttämättä kata koko kerrosalaa.

Sähköselostuksen keskeiset vaatimukset

Järjestelmä	Poiminnat (tarkista selostuksesta)
Kaapelihyllyt (S110)	MEKA KS20 · MEKA KRA
Johtokanavat (S120)	MEKA INSTAL 210-2M
Pistorasiat (S241)	Schneider Electric Exxact · 3 × 2,5 mm² Cu · IP44 · halogeenittomat kaapelit
Sisävalaistus (S251)	halogeenittomat kaapelit
Sulanapito (S264)	Danfoss Oy · 25 – 50 W/m · 150 – 250 W/m

Poiminnat ovat automaattisia otteita selostuksen tekstistä – tarkista aina alkuperäinen kohta ennen hinnoittelua.

DWG/DXF-analyysi: symbolit lasketaan blokkien nimistä ja johtopituudet tasoittain mallitilan viivoista. Pituudet ovat 2D-pituuksia. Selite havaittu: 3 symbolimallia jätetty pois laskuista. Yksikkö: mm.

📋 Keskuskaaviot luettu: 3 tiedosto(a), 65 ryhmää käytössä

7596-404.pdf – 21 ryhmää

Ryhmä	Kaapeli	Sulake
1.1	5x2,5S	C16
1.2	5x2,5S	C16
1.3	5x2,5S	C16
2.1	5x2,5S	C16
2.2	5x2,5S	C16
2.3	5x2,5S	C16
3	3x2,5S	C16
4	3x2,5S	C16
5	3x2,5S	C16
6	3x1,5S	C10
7	3x1,5S	C10
8	3x1,5S	C10
9	3x2,5S	C16
10	3x2,5S	C16
11	3x2,5S	C16
12	3x2,5S	C16
13	3x1,5S	C10
14	3x1,5S	C10
15	3x1,5S	B10
16	3x1,5S	B10
17	3x2,5S	C16

7596-403.pdf – 15 ryhmää

Ryhmä	Kaapeli	Sulake
1.1	5x2,5S	C16
1.2	5x2,5S	C16
1.3	5x2,5S	C16
3	3x2,5S	C16
4	3x2,5S	C16
5	3x2,5S	C16
6	3x1,5S	C10
7	3x1,5S	C10
8	3x1,5S	C10
9	3x2,5S	C16
10	3x2,5S	C16
11	3x2,5S	C16
12	3x1,5S	B10
13	3x1,5S	B10
14	3x2,5S	C16

7596-302.pdf – 49 ryhmää

Ryhmä	Kaapeli	Sulake
01	AXMK 4x300
5	MMJ 3x1,5S
6.7	MMJ 3x2,5S
11	MMJ 5x6S
12	MMJ 5x6S
13	MMJ 5x6S
17	MMJ 3x2,5S
18	MMJ 3x2,5S
19	MMJ 3x2,5S
20	MMJ 3x2,5S
21	MMJ 3x2,5S
23	MMJ 3x1,5S
24	MMJ 3x1,5S
25	MMJ 3x1,5S
26	MMJ 3x1,5S
27	MMJ 3x1,5S
40	MMJ 3x2,5S
41	MMJ 3x2,5S
42	MMJ 3x2,5S
43	MMJ 3x2,5S
44	MMJ 3x2,5S
45	MMJ 3x2,5S
53	MMJ 3x1,5S
54	MMJ 3x1,5S
55	MMJ 3x1,5S
56	MMJ 3x1,5S
57	MMJ 3x1,5S
59	MMJ 3x1,5S
64	MCMK 2x1,5+1,5
65	MCMK 2x1,5+1,5
66	MCMK 2x1,5+1,5
67	MCMK 2x1,5+1,5
68	MMJ 3x1,5
69	MMJ 3x1,5
101	MMJ 5x2,5S
102	MMJ 5x2,5S
103	MMJ 5x2,5S
104	MMJ 5x2,5S
105	MMJ 5x2,5S
106	MMJ 5x2,5S
107	MMJ 5x2,5S
108	MCMK 2x1,5+1,5
114	MMJ 3x2,5S
115	MMJ 3x2,5S
204	MMJ 3x2,5S
208	MMJ 3x1,5S
209	MMJ 3x1,5S
210	MMJ 3x1,5S
211	MMJ 3x1,5S

Ristiriitatilanteessa asuntokeskuskaavion (suurin piirustusnumero) ryhmä voittaa. Taulukot luetaan kaaviosta OCR:llä – tarkista poikkeavat rivit alkuperäisestä kaaviosta.

Laiteryhmät

Blokkinimet on ryhmitelty laitetyypeiksi (CADS-symbolikirjaston nimeämiskäytäntö, tunnistettu symbolien geometriasta). Merkintärivit (ryhmätunnukset, kehykset yms.) eivät ole laitteita.

Laiteryhmä	Kpl
Valaisin	67
Kytkin	65
Jakorasia / rasia	52
Heikkovirtalaite	38
Pistorasia	28
Valaisin (seinä)	25
Antennirasia / -laite	20
Keskus	7

Näytä merkinnät (ei-laitteet)

Merkintäryhmä	Kpl
Johdotus-/asennusmerkintä	135
Ryhmätunnus (merkintä)	85
Positiotunnus	67
Merkintä	58
Muu / tuntematon	54
Merkintä / kehys	38

Symbolit (blokit)

Näytä kaikki blokit (47)

Blokin nimi	Laiteryhmä	Kpl
STPRYH101V	Ryhmätunnus (merkintä)	75
POS1_2	Positiotunnus	67
STPU102	Johdotus-/asennusmerkintä	59
STPU107U	Johdotus-/asennusmerkintä	42
STPMUU01	Merkintä / kehys	31
P_U____VM	Valaisin (seinä)	25
STPKU002	Kytkin	23
STPV0019	Valaisin	23
STPKU010	Kytkin	22
STPRP001	Jakorasia / rasia	22
STPKU009	Kytkin	20
STPUE03	Johdotus-/asennusmerkintä	20
SHV0111U	Antennirasia / -laite	20
SHV0607UL	Heikkovirtalaite	20
STPV0008	Valaisin	19
STPMER21	Merkintä	17
STPMER20	Merkintä	17
STPMER34	Merkintä	16
STPU108	Johdotus-/asennusmerkintä	14
STPP108	Pistorasia	14
STPV0001	Valaisin	14
SHV0203	Heikkovirtalaite	11
STPRU005	Jakorasia / rasia	10
STPV0018	Valaisin	10
STPRYH101PV	Ryhmätunnus (merkintä)	10
STPRU001	Jakorasia / rasia	8
STPMUU05	Merkintä / kehys	7
STPMER38	Merkintä	7
STPP101	Pistorasia	7
STPRP003	Jakorasia / rasia	7
SHV08107	Heikkovirtalaite	7
STPKESK5	Keskus	7
2DBOXB1CI62_550x120x100	Muu / tuntematon	7
SO_4PMUUNT	Muu / tuntematon	7
STVARA01	Muu / tuntematon	7
STPP107U	Pistorasia	7
2DBOXB1CI156_500x125x900	Muu / tuntematon	7
STPMU053	Muu / tuntematon	7
2DBOXB_300x300x20	Muu / tuntematon	6
STPRU003	Jakorasia / rasia	5
S02U0005	Muu / tuntematon	5
S02U0006	Muu / tuntematon	4
SO_LIIKETUNNISTIN_POSITIOLLA	Muu / tuntematon	2
STPV0009	Valaisin	1
STPMER23	Merkintä	1
S01U0001	Muu / tuntematon	1
liiketunnistin	Muu / tuntematon	1

Johtopituudet tasoittain

Taso (layer)	Pituus (m)
EJ02_S__	374.5
EJ00_S__	142.2
ES04_S__	82.6
EJ03_S__	43.3
EH00_T__	23.3
EJ61_S__	21.7
ES02_S__	16.4
EJ04_S__	4.3

Kaapelitasot erottuvat tason nimestä (esim. JOHDOT, SÄHKÖ). Pituudet ovat mallitilan 2D-pituuksia.

Kaapelityypit (m, arvio)

Kaapelityyppi	Pituus (m)	Peruste
MMJ 3x1,5 S	388	keskuskaavio 279 m + laiteoletus 109 m
MMJ 3x2,5 S	259.7	keskuskaavio 140 m + laiteoletus 120 m
+ Pistorasiavara: 28 kpl × 6 m	168
MMJ 3x2,5 S yhteensä	427.7
MMJ 5x2,5 S	29.2	keskuskaavio
Määrittämätön (vahvavirta)	8.3	taso
CAT6/parikaapeli	6	laiteoletus
Heikkovirta (määrittämätön)	5.3	taso
Yhteensä	865

Verkon osat luokitellaan: keskuskaavio = ryhmätunnus + keskuskaavion taulukko (varmin), merkitty = piirustuksen kaapeliteksti, laiteoletus = kytkettyjen laitteiden mukainen oletuskaapeli, taso = vain tason nimen perusteella. Pistorasiavara lisätään pistorasiaryhmien kaapeliin (katto–lattia-pudotukset) ja kaapelivara koko määrään. Oletukset on merkitty – tarkista selostuksesta ennen hinnoittelua.

Kaapelityypit (tekstiviitteet)

Kaapelityyppi	Mainintoja
MMJ 5x2,5	1
MCMK 2x2,5/2,5	1

⇩ Lataa Excel (.xlsx)

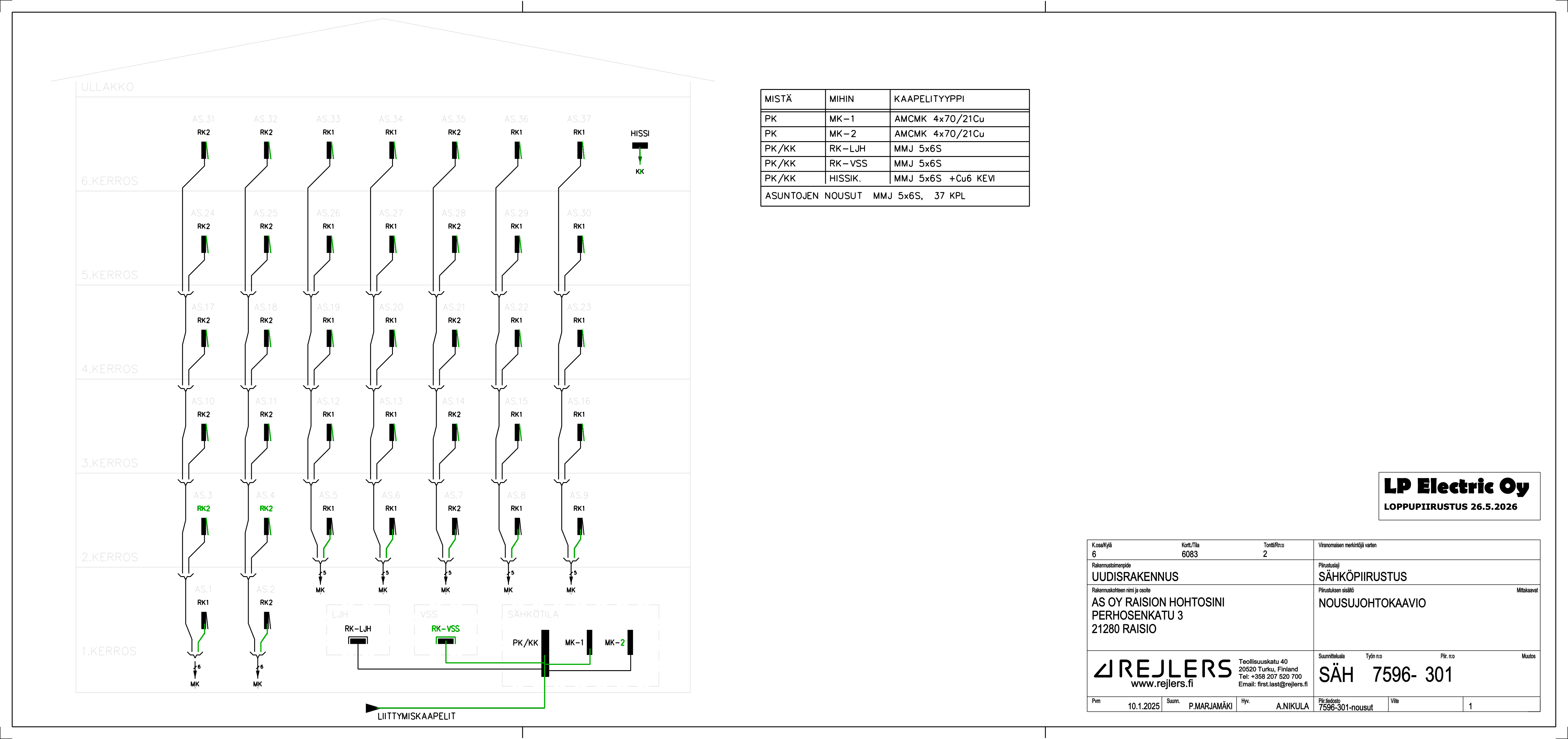

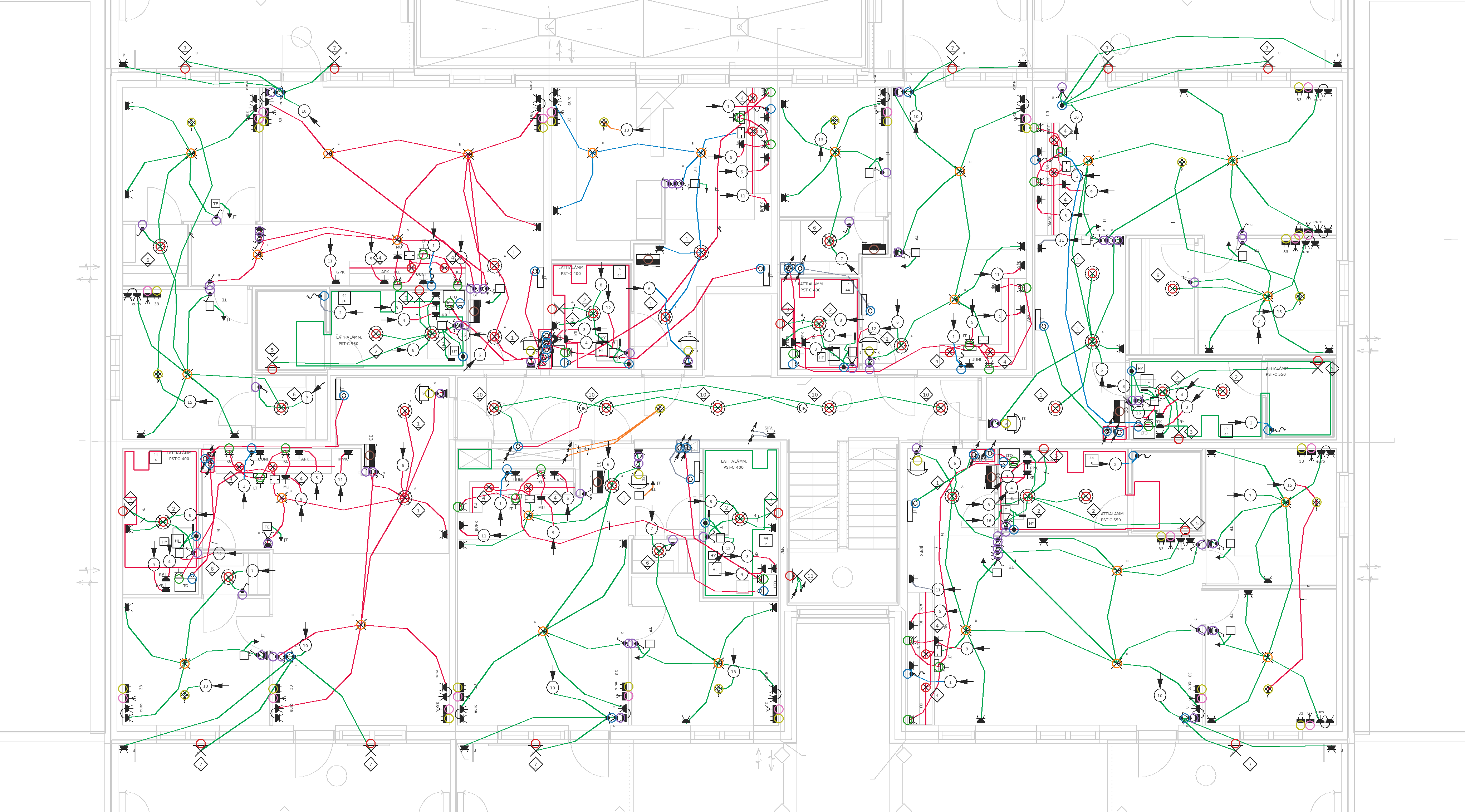

Merkitty piirustus

🔍 Avaa täysikokoisena (4K)  ·  ⇩ Lataa PDF-muodossa tarkastelua varten

Muu aineisto

Näin se toimii

PDF: työkalu lukee vektorigrafiikan ja tunnistaa symbolit (SFS-EN 60617 / ST 13.51): valaisin (⊗ tai ×), ulkovalaisin (⊗ + kaari), jakorasia (○), pistorasia (puoliympyrä), kytkin, keskus (■) ja positiot (vinoneliö + numero). Johtopituus mitataan paksuista mustista viivoista ja jaetaan kaapelityypeittäin piirustuksen tekstimerkintöjen mukaan. DWG/DXF: symbolit lasketaan blokkien nimistä ja johtopituudet tasoittain. Huom: symbolien tarkka merkitys riippuu piirustuksen symboliselityksestä.
